Busz fékbetét lyukasztó gép

Mi a gép működési elve?

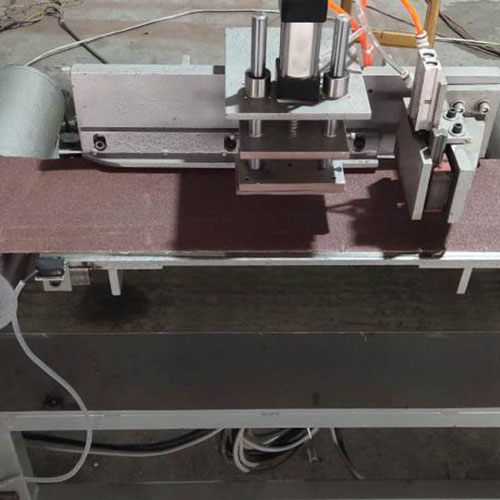

A busz fékbetét lyukasztógép pneumatikus hajtást és PLC programvezérlést alkalmaz a teljesen automatikus ciklikus működés megvalósításához, és a teljes munkafolyamat pontos és hatékony kézi beavatkozás nélkül:

Etetés és pozicionálás: Kézzel helyezze fel a fékbetét terméket a szállítószalagra, az első henger blokkolja az anyagot és a terméket a stop helyzetbe vezeti, és a szállítószalag azonnal leáll, miután a termék a helyére került.

Rögzítés és rögzítés: Két oldalsó henger szinkron módon tolja a terméket a rögzített feldolgozási pozícióba, a harmadik henger pedig lenyomva tömöríti a terméket, elkerülve az elmozdulást a lyukasztás során, és biztosítja a feldolgozási pontosságot.

Lyukasztás és alaphelyzetbe állítás: A pneumatikus fúró előre halad, hogy befejezze a busz fékbetét pontos lyukasztását; lyukasztás után először a pneumatikus fúró, majd sorrendben a harmadik, második és első henger is visszaáll, és a szállítószalag újraindul.

Szállítás és cirkuláció: A lyukasztott terméket a szállítószalag továbbítja a következő folyamathoz, és a berendezés azonnal belép a következő munkaciklusba, hogy folyamatos tömeggyártást valósítson meg.

Por eltávolítása: A szállítási folyamat során a lyukasztás befejezése után a beépített poreltávolító rendszer automatikusan lefújja a port és a törmeléket a lyukasztó lyukból és a környező területről, tisztán tartva a termék felületét és elkerülve a későbbi feldolgozást befolyásoló por felhalmozódását.

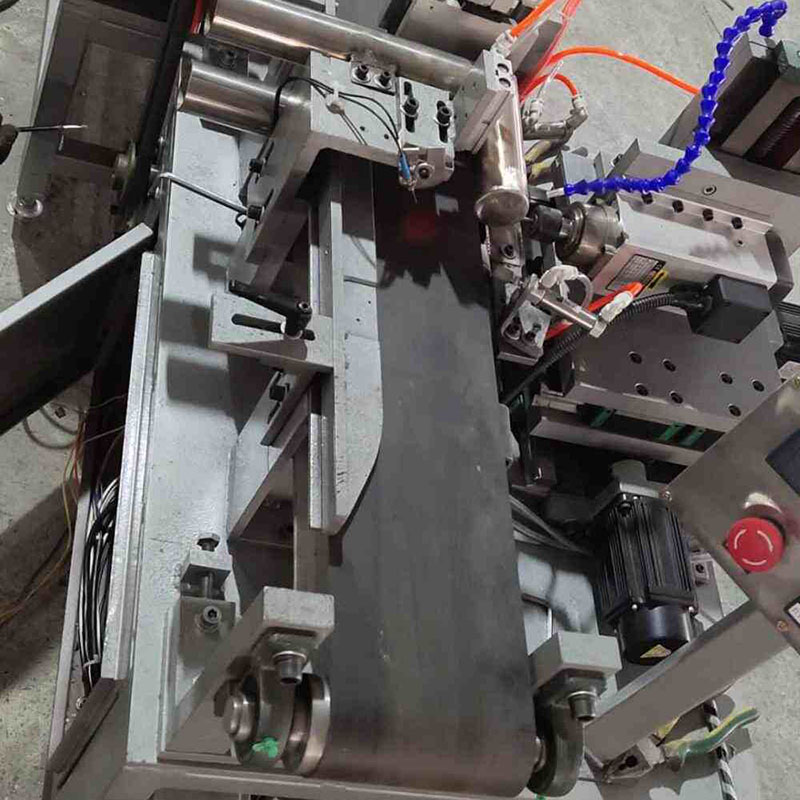

Milyen alkatrészek alkotják a gépet?

A busz fékbetét lyukasztógép 6 alapvető funkcionális részből áll, kompakt és ésszerű szerkezettel, mindegyik alkatrész nagy hatékonysággal működik együtt, hogy biztosítsa az egész gép stabil működését, és a kulcsfontosságú alkatrészeket kiváló minőségű tartozékokkal választják ki, hogy meghosszabbítsák a berendezés élettartamát:

Gépalap: Az egész gép fő csapágyszerkezeteként nagy szilárdságú acélból készül, jó merevséggel és ütésállósággal, elkerülve a berendezés vibrációját, amely befolyásolja a lyukasztási pontosságot.

Szállítószalag: A fékbetét termékek átvitelére specializálódott, stabil sebességgel és pontos pozicionálással, és különböző gyártósor-sebességekkel illeszthető a beállításhoz.

Pneumatikus fúró: A nagynyomású gáz által hajtott maglyukasztó alkatrész, gyors előre- és visszaállítási sebességgel és stabil lyukasztóerővel, alkalmas különféle súrlódó anyagú fékbetétek lyukasztására.

Baffle Fixture: Több pozicionáló és nyomóhengerből áll, megvalósítja a termék többpontos rögzítését, és biztosítja az egyes termékek lyukasztási helyzetének konzisztenciáját.

PLC elektronikus vezérlőrendszer: A berendezés "agya", ember-gép működési interfésszel, amely beállíthatja a lyukasztási paramétereket, beállíthatja a munkaciklust, valamint megvalósíthatja a hibariasztást és az automatikus leállítást, egyszerű működéssel és magas intelligenciával.

Porfúvó és szívórendszer: Integrálja a fúvó- és szívófunkciókat, amely időben eltávolítja a lyukasztáskor keletkező port, megfelel a gyár környezetvédelmi gyártási követelményeinek, valamint megvédi a berendezés belső alkatrészeit a poreróziótól.

Melyek a gép fő előnyei?

Magas automatizálás és hatékonyság: Az adagolás, pozicionálás, lyukasztás, szállítás és poreltávolítás automatikus ciklusának megvalósítása sok kézi munkát takarít meg, több mint 60%-kal javítja a gyártási hatékonyságot a hagyományos kézi lyukasztáshoz képest, és alkalmas buszfékbetétek nagyléptékű tételes gyártására.

Precíz lyukasztás és stabil minőség: Többhengeres szinkron pozicionálás és préselés, kombinálva a pneumatikus fúró stabil meghajtásával, a lyukasztási pozícióhiba rendkívül kicsi, és a fékbetét feldolgozási minősége egyenletes, megfelel a buszfék-alkatrészek feldolgozásának szigorú precíziós követelményeinek.

Integrált poreltávolítás és környezetvédelem: A beépített porfúvó és elszívó rendszer megoldja a porszennyezés problémáját a lyukasztási folyamatban, megfelel a súrlódó anyagipar környezetvédelmi gyártási szabványainak, és javítja a műhely munkakörnyezetét.

Stabil működés és egyszerű karbantartás: A busz fékbetét lyukasztó gép szerkezete optimalizált és megtervezett, az alapvető alkatrészek tartósak, a meghibásodási arány alacsony a hosszú távú ipari működés során; a moduláris felépítés egyszerűvé és gyorssá teszi a későbbi karbantartást és alkatrészcserét, csökkentve a berendezés állásidő-veszteségét.

Energiatakarékosság és alacsony fogyasztás: A pneumatikus hajtásmóddal az energiafogyasztás sokkal alacsonyabb, mint a hidraulikus és elektromos meghajtó berendezéseké, az üzemeltetési költségek pedig alacsonyak, ami segít az ügyfeleknek csökkenteni a fékbetétek gyártási költségeit.
